Weichmagnetisches FeSiCr-Legierungspulver

FeSiCr ist ein weichmagnetisches Fe-Si-Cr-Legierungspulver mit hoher Permeabilität, hoher Induktivität, hoher magnetischer Sättigungsinduktion, hohem elektrischem Widerstand und geringem Hystereseverlust. Weit verbreitet in elektrischen Antriebsgeräten, elektronischen Steuerungen, geformten Induktoren und magnetischen Metallpulverkernen in der Leistungselektronik.

Jetzt nachfragen Nächstes Produkt

Produktspezifikationen

Chemische Zusammensetzung (Gew.%)

C	Cr	Si	Fe	O (Rohpulver)	O (nach Passivierung)
<0,02	5,0-6,0	5,0-6,0	Bal.	<0,2	0,3-0,5

Physikalische Eigenschaften

Netz	D50 (μm)	D90 (μm)	Scheinbare Dichte (g/cm³)	Klopfdichte (g/cm³)
500①	9-12	24-25	2.2-2.6	3,8-4,2
500②	9-12	24-25	2,5-3,0	3,8-4,3
325	12-16	33-35	2,5-2,9	3.9-4.2
325-G	16-20	43-44	2.6-3.1	4,0-4,3
150	60-70	120-130	3,0-3,5	3,8-4,2

500①: Wasser zerstäubt | 500②: Wasser-Gas kombiniert zerstäubt

Magnetische Eigenschaften

Netz	Kompaktdichte (g/cm³)	Q-Faktor	Ls (μH)	Sättigung	Permeabilität
500①	5.7	30	3,6-3,8	≤0,074	35-37
500②	5.7	29	3,5-3,7	≤0,070	34-36
325	5.7	31	3,7-4,0	≤0,085	36-39
325-G	5.8	30	3.9-4.2	≤0,12	38-40
150	5.9	29	4,0-4,4	≤0,15	—

Testbedingungen: Gewicht des Magnetkernpulvers 1.000 g, Bindemittelgehalt 3 %, Außendurchmesser = 10,73 mm, Innendurchmesser = 6 mm, Höhe = 3–3,1 mm, N = 21 Windungen

Typische Anwendungen

Geformte Induktoren

Magnetische Pulverkerne aus Metall

Elektrische Antriebe und elektronische Steuerungen

Magnetkerne des Leistungswandlers

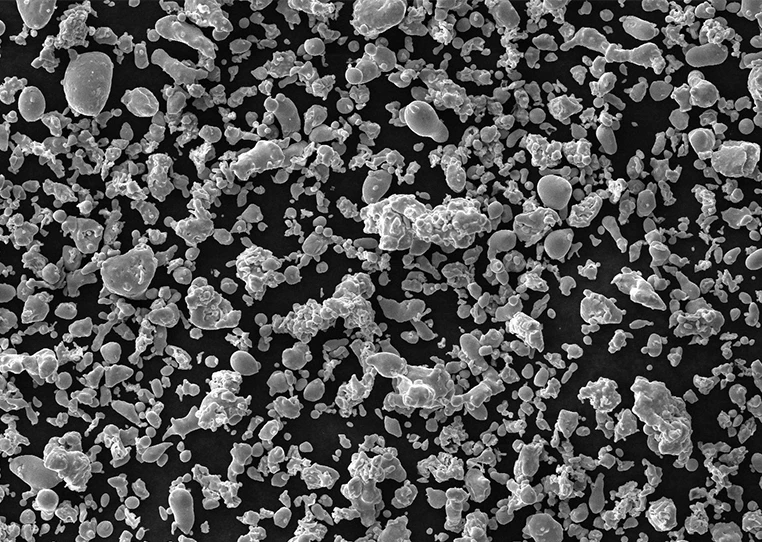

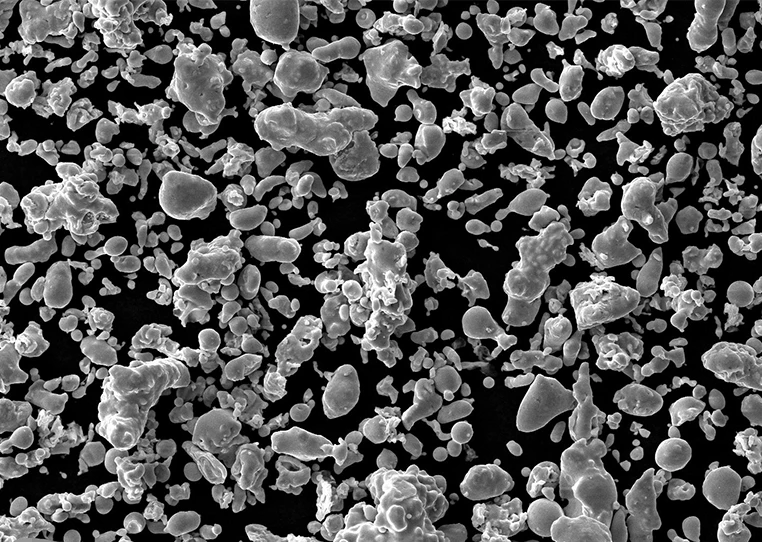

Produktfotos
