Metallspritzgusspulver MIM-17-4PH

MIM-17-4PH

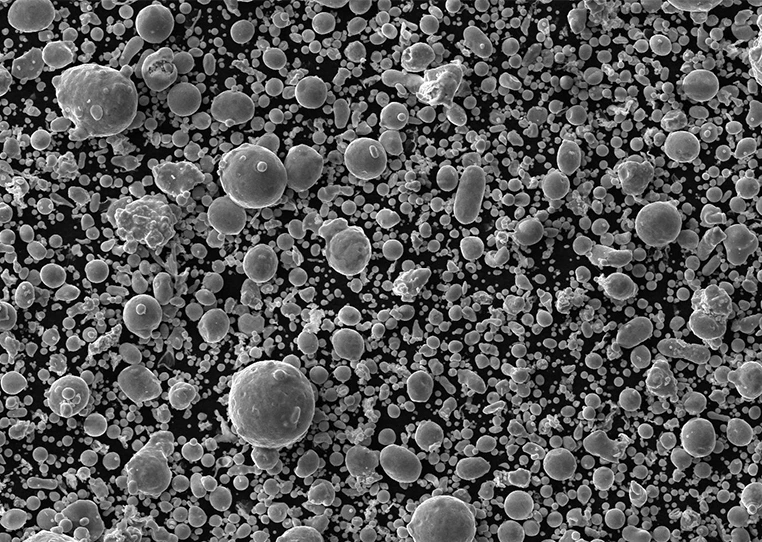

MIM-17-4PH ist ein ausscheidungshärtender martensitischer Edelstahl, der hervorragende Korrosionsbeständigkeit mit hoher mechanischer Festigkeit kombiniert. Die Festigkeit und Härte können durch eine anschließende Alterungswärmebehandlung erheblich verbessert werden und werden häufig in medizinischen Geräten, Automobilteilen, Werkzeugen, Maschinen und anderen Bereichen eingesetzt.

Jetzt nachfragen Nächstes Produkt

Produktspezifikationen

Chemische Zusammensetzung (Gew.%)

C	Cu	Ni	Cr	Si	Mn	Nb	Fe
≤0,07	3,0-5,0	3,0-5,0	15.0-17.5	≤1,0	≤1,0	0,15-0,45	Bal.

Physikalische Eigenschaften

Artikel	Wert	Wert
Tippen Sie auf Dichte	≥4,6 g/cm³	≥4,6 g/cm³
D10	2-3 μm	2,0-3,5
D50	8-10 μm	9-11
D90	20–24 μm	25-29

Rohstoffparameter

Parameter	Einheit	Typisch	Reichweite	Verfahren
MFR	g/10min	1700	1500-2400	ISO 1133 (190℃, 21,6kg)
Grüne Dichte	g/cm³	5.25	5,2-5,35	ISO 3369
Sinterdichte	g/cm³	7.7	7,6-7,75	ISO 3369
Werkzeugfaktor	—	1.165	1.163-1.168	Werkzeuggröße/Teilegröße

Eigenschaften von Sinterteilen

Eigentum	Im gesinterten Zustand	H1000
Dichte (g/cm³)	≥7,60	≥7,60
Zugfestigkeit (MPa)	≥960	1200
Streckgrenze (MPa)	≥730	1000
Verlängerung	≥5 %	≥5 %
Härte (HV1)	≥280	≥400

Vergleich der mechanischen Eigenschaften im gesinterten Zustand

Grad	Dichte (g/cm³)	Zugfestigkeit (MPa)	Streckgrenze (MPa)	Verlängerung	Härte (HV)
304L	≥7,80	≥500	≥180	≥50 %	130-180
304 gehärtet	≥7,80	≥550	≥180	≥35 %	180-200
316L	≥7,85	≥500	≥180	≥50 %	120-180
17-4PH	≥7,60	≥960	≥730	≥5 %	≥280
420W	≥7,60	≥550	≥225	≥10 %	290-350
420W-16	≥7,50	≥900	≥600	≥3 %	450-490
440 °C	≥7,60	≥730	≥250	≥8 %	500-700
4J29	>8,0	≥450	≥300	≥25 %	250-320
LD-G19	≥7,8	900-1000	650-750	10-13 %	260-330
F75	≥8,0	≥655	≥450	≥30 %	≥250

Vergleich der wärmebehandelten Eigenschaften

Grad	Wärmebehandlungsbedingung	Zugfestigkeit (MPa)	Streckgrenze (MPa)	Verlängerung	Härte
17-4PH	H1000	1200	1000	≥4,5 %	≥400 HV
420W	QT	≥750	≥550	≥3 %	≥42 HRC
420W-16	QT	≥1100	≥800	≥4 %	≥48 HRC
440 °C	QT	≥1000	≥960	≥3 %	500-600 HV
LD-G19	1070℃+545℃	≥2000	≥1900	≥5 %	≥50 HRC
F75	QT	≥1000	≥560	—	≥350 HV

Leitfaden zur Materialauswahl

Erfordernis	Empfohlene Note
Maximale Duktilität und hohe Polierbarkeit	304L / 316L
Chlorid-Korrosionsbeständigkeit	316L
Korrosionsbeständigkeit + höhere Festigkeit	17-4PH (H900)
Hohe Härte + Verschleißfestigkeit	440 °C
Hohe Festigkeit, hohe Härte + Zähigkeit	420W+Nb
Korrosionsbeständigkeit + kostengünstige hohe Härte	304 gehärtet
Hermetische Abdichtung für die Elektronik	4J29
Ultimative Stärke	LD-G19
Ultimative Korrosionsbeständigkeit + medizinische Anwendungen	F75
