MIM-304 gehärtet

MIM-304 Hardened basiert auf 304L durch Mikrolegierung (Hinzufügen von Nb), um die Körner zu verfeinern und gleichzeitig den Cr- und Ni-Gehalt anzupassen, sodass 304L eine gute Korrosionsbeständigkeit beibehalten und gleichzeitig Festigkeit und Härte verbessern kann. Es eignet sich für Anwendungen, die sowohl Korrosionsbeständigkeit der Stufe 304 als auch eine höhere Härte erfordern.

Jetzt nachfragen Nächstes Produkt

Produktspezifikationen

Chemische Zusammensetzung (Gew.%)

C	Ni	Cr	Si	Mn	Nb	Fe
0,05–0,08	9,5-12	19.0-20.0	≤1,0	≤2,0	0,8-1,2	Bal.

Physikalische Eigenschaften

Artikel	Wert
Tippen Sie auf Dichte	≥4,8 g/cm³
D10	2,0–3,0 μm
D50	7,5–8,5 μm
D90	18-22 μm

Eigenschaften von Sinterteilen

Eigentum	Im gesinterten Zustand
Dichte (g/cm³)	≥7,80
Zugfestigkeit (MPa)	≥550
Streckgrenze (MPa)	≥180
Verlängerung	≥35 %
Härte (HV1)	180-200

Im Vergleich zu 304L ist die Zugfestigkeit um etwa 10 % erhöht und die Härte um 20–50 HV verbessert, während eine ausreichende Duktilität erhalten bleibt.

Typische Anwendungen

Korrosionsbeständige, kratzfeste Kosmetikteile

Hochfeste elektronische Steckverbinder

Präzisionskomponenten für medizinische Geräte

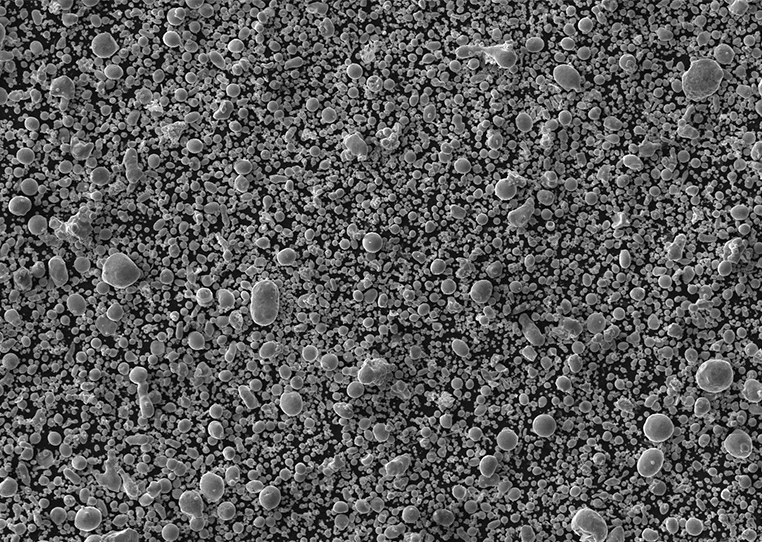

Produktfotos
